Introduction

Les branchements étaient branchés directement au collecteur d’assainissement, ce qui donnait origine aux suivants inconvénients:

– Risque d’engorgements constants
– Des opérations de maintenance et nettoyage avec plus de retard
– Besoin de plus d’interventions
– Coûts d’assainissement et d’épuration plus élevés

Pour résoudre ces problèmes, la première idée a été d’intercaler une boîte de branchement de brique pour pouvoir mieux réaliser les inspections et le nettoyage du branchement et qu’il soit de siphon pour éviter les odeurs.

Comme requis de base on a établi ceux qui suivent:

– Possibilité d’utiliser à tous les matériels de branchements, comme béton, fibre- ciment, grès, plastic, etc.

– Zone d’excavation réduite
– Facile à installer et à utiliser á la maintenance et inspection
– Siphon pour éviter de mauvaises odeurs
– Résistent aux agents chimiques
– Économique

Description

Ce modèle de boîte de branchement d’inspection en siphon est fabriqué avec polyéthylène de moyenne densité (PEMD) par un processus de moule rotationnel et est dimensionné pour supporter les charges qui apparaissent dans les aires de passage prochaines aux rues ayant un trafic normal.

Cette boîte de branchement est composée par une base, le système télescopique DN 315 mm et le joint e ou anneau télescopique.

147b

Comme nous pouvons voir sur le schéma antérieur, on part d’une base ellipsoïdal qui nous permet l’incorporation d’une sortie de siphon de DN 200 mm par une bifurcation en “Y”. À la zone supérieur du siphon on ajoute un registre par un tampon de DN 110 mm.

Le reste de la boîte de branchement est totalement circulaire de 400 mm de diamètre, renforcée avec une série d’anneaux extérieurs, aussi que la base de la boîte de branchement, de sorte qu’ils permettent une meilleure assise et une majeure résistance.

À la partie postérieure à 180º de la sortie du siphon, on marque avec une ligne perpendiculaire les anneaux de renforcement, la zone où on fera l’orifice d’entrée à la boîte de branchement DN 160 ou 200. À cet orifice, on mettra une jointe de gomme pour faire étanchéité avec la transition et faciliter le joint ure à tubes de déférents matériels.

Installation

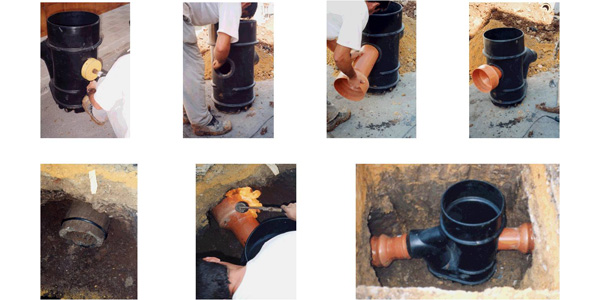

Le processus d’installation est le suivant:

1. Avec une couronne circulaire, on fait le trou d’entrée, à la position indiquée par les marques.
2. On met le joint
3. Mettre lubrifiant au connecteur et le joint
4. On introduit le connecteur d’entrée
5. On met le joint au tube de béton
6. Profitant de la mémoire plastique, on flambe le connecteur, lequel réduit son diamètre et comprime le joint.
7. La même chose pour le connecteur de sortie et c’est prêt.

147d

On n’a pas besoin de béton autour de la boîte de branchement. Le matériel de remplissage et la compactage doit se faire avec le même type de matériel de friction qu’on utilise pour des routes et/ou des travaux de rues , avec la particularité que la taille n’excède pas de 10 – 12 mm.

La couverture télescopique est très facilement installée, et a de grands avantages si n a besoin de réaliser de travaux de réparation en la rue.

Dû au peu de poids, le transport et l’installation sont très faciles. On n’a pas besoin de grues ni de camions. Une voiture normale ayant d’espace suffisant et la forcé d’un homme est ce dont on a besoin pour l’installation. Cela aussi épargne du temps, ce qui est traduit en plus grande efficacité et épargne économique.

Ses réduites dimensions permettent une tranchée plus petite et un épargne de coûts d’excavation et transport des matériels du sol.

147c

Stabilité structurelle

La transmission de charges à cette boîte de branchement télescopique est totalement différente à ce qui arrive à une boîte de branchement traditionnelle de béton ou de brique.

• Boîte de branchement traditionnelle

Quand on produit une charge à niveau de sa surface, celle-ci est transmise à toute la structure de la boîte de branchement jusqu’à la base inférieure qui support le poids au sol. Si la capacité de support du sol sous la boîte de branchement n’est pas suffisante pour supporter la charge, se produit un glissement, avec des résultats pas souhaités.

• Boîte de branchement télescopique

Au cas où, la charge surfa celle ne soit pas transmise vers la boîte de branchement car l’anneau télescopique de caoutchouc qu’on met à la partie supérieure de la base. C’est à dire, la tuyauterie télescopique de la boîte de branchement ne transmet pas la charge à la base. L’anneau télescopique nous permet s’adapter la partie supérieure de la boîte de branchement à de différentes hauteurs et degrés d’inclinaison de la surface.

Avantages

Étanchéité

Versatilité
Dessin
Ecologique
Bas coûts d’installation:
– Temps d’installation plus court
– Mineur nombre d’ouvriers
– Réduction de l’excavation
– Poids léger
– Bas coûts de transport
– Longévité élevée
– Facilité de manipulation
